通用多點觸控與量產效率的平衡方案
薄膜結構投射式電容觸控面板(PCAP)適用多數商用與工業設備需求，兼顧多點觸控體驗、輕量化設計與量產效率。可依最終產品使用情境（例如手套、濕手、厚玻璃、戶外與高干擾環境）提供結構建議與調校支援，並搭配驗證規劃協助縮短導入週期。
- 產品定位：通用多點觸控、外觀整合友善、量產效率佳
- 結構特色：薄膜電極支援輕量化，適合多樣產品設計需求
- 情境支援：手套、濕手、水膜、厚玻璃（依專案評估目標與限制）
- 客製範圍：尺寸、外觀印刷、出線與軟排線配置、介面需求、表面防護（依專案）
- 可搭配服務：光學全貼合、觸控調校、驗證規劃與資料輸出（依專案）
- 交付型態：觸控面板／觸控模組／貼合整合交付（依專案）
核心特色
多點觸控與操作體驗
支援多點操作，適用互動式介面與高頻使用場域
外觀整合與易清潔
可做全平面外觀設計，利於清潔與降低液體滲入風險
光學表現
具備高透光率設計，可維持顯示效果（可搭配全貼合進一步優化）光率，能忠實呈現顯示面板的色彩飽和度與亮度，提供無與倫比的視覺饗宴。
環境適應性
可針對干擾與操作情境進行調校，提升穩定性
耐用與防護
感應層位於蓋板下方，降低磨耗風險；可依需求選擇蓋板硬度與表面防護
GFF 結構特性
電容式觸控GFF (Glass-Film-Film) 結構是一種投射式電容技術，其結構為「保護玻璃+光學膠+ITO薄膜+光學膠+ITO薄膜」，具備輕薄、抗干擾能力強、多點觸控精準、容易客製化（如異形切割、局部加厚玻璃）以及小批量生產穩定等優點。廣泛應用於工業和消費性產品中。
- 適用領域： 工業控制、POS 系統、一般消費電子。
|
尺寸
|
厚度
|
重量
|
|---|---|---|
|
10.1型 W
|
1.43[mm]
|
138[g] (TYP.)
|
|
15.6型 W
|
4.30[mm]
|
300[g] (TYP.)
|
|
19型
|
2.15[mm]
|
750[g] (TYP.)
|
表面處理與防護選項
採用薄膜電極可為客戶的產品實現輕量化，並能靈活因應各種產品設計需求，同時提供具備優異耐 UV 性能的產品。此外，我們亦可依最終產品、應用情境與使用方式進行韌體客製化，由工程團隊提供完整的韌體調校支援。
防反射處理
降低表面反射，提高強光環境可視性
防指紋處理
提升疏油效果，降低指紋殘留並利於清潔
防眩光處理
改善眩光與反光干擾，提高長時間觀看舒適度
抗菌處理
適用高頻接觸介面，提升表面衛生需求（依專案）
抗紫外線層壓
適用戶外或耐候需求場景，提升長期穩定性
規格與客製
供應範圍與合作模式
- 標準尺寸範圍：7吋至32吋；客製可延伸至更大尺寸應用（依專案）
- 合作模式：客戶指定供應、依規格代採購、供應商方案建議（依專案
通用規格
- 輸入方式：手指、導電筆、戴手套的手
- 結構：玻璃/薄膜/薄膜
- 透光率：87%（典型值）
- 表面硬度：7H
- 工作溫度：-20 至 70°C
- 儲存溫度：-40 至 75°C
- 符合 RoHS 2 指令：支援的作業系統 Windows、Linux、Android
|
Size
|
Part Number / P/N
|
Outer Dimensions (mm) Excluding FPC
|
Cover Glass / CG
|
Touch Controller
|
Interface / Communication
|
|---|---|---|---|---|---|
|
7.0 inch
|
P070-02-**
|
168.4×106.7
|
Soda‑lime chemically strengthened glass, 1.1 mm
|
COF
|
USB,I2C
|
|
10.1 inch Wide
|
P101-01-**
|
250.7×169.3
|
Soda‑lime chemically strengthened glass, 1.1 mm
|
COF
|
USB,I2C
|
|
10.4 inch
|
P101-01-**
|
250.7×169.3
|
Soda‑lime chemically strengthened glass, 1.1 mm
|
COF
|
USB,I2C
|
|
12.1 inch Wide
|
P101-01-**
|
250.7×169.3
|
Soda‑lime chemically strengthened glass, 1.1 mm
|
COF
|
USB,I2C
|
|
15.0 inch
|
P150-07M-**
|
349.1×267.1
|
Soda‑lime chemically strengthened glass, 1.1 mm
|
Board
|
USB
|
|
15.6 inch Wide
|
P156-07M-**
|
385.8×241.2
|
Soda‑lime chemically strengthened glass, 1.1 mm
|
Board
|
USB
|
|
17.0 inch
|
P170-01M-**
|
379.4×311.4
|
Soda‑lime chemically strengthened glass, 1.8 mm
|
Board
|
USB
|
|
18.5 inch Wide
|
P185-01M-**
|
451.0×270.0
|
Soda‑lime chemically strengthened glass, 1.8 mm
|
Board
|
USB
|
|
19.0 inch
|
P190-02M-**
|
423.0×348.0
|
Soda‑lime chemically strengthened glass, 1.8 mm
|
Board
|
USB
|
|
21.5 inch Wide
|
P215-01M-**
|
533.0×324.0
|
Soda‑lime chemically strengthened glass, 1.8 mm
|
Board
|
USB
|
|
32.0 inch
|
P320-01M-**
|
730.0×441.3
|
Soda‑lime chemically strengthened glass, 1.8 mm
|
Board
|
USB
|
|
Size
|
Model No.
|
Resolution (px)
|
Viewing Angle
|
Brightness / Luminance ※1
|
Backlight Life Time
|
Touch Controller
|
Touch Interface
|
Operating (Storage) Temp
|
|---|---|---|---|---|---|---|---|---|
|
4.3 inch
|
BU043-01
|
480×272
|
80/80/80/80 (Typ.)
|
522cd/㎡ (Typ.)
|
50,000 (Min.)
|
COF
|
USB/I2C
|
-20～70℃ (-30～75℃)
|
|
7.0 inch
|
BU070-01
|
800×480
|
89/89/89/89 (Typ.)
|
435cd/㎡ (Typ.)
|
50,000 (Min.)
|
COF
|
USB/I2C
|
-20～70℃ (-30～75℃)
|
|
10.1 inch
|
BU101-01
|
1,280×800
|
85/85/85/85 (Typ.)
|
348cd/㎡ (Typ.)
|
30,000 (Min.)
|
COF
|
USB/I2C
|
-20～70℃ (-30～75℃)
|
|
10.4 inch
|
BU104-01
|
1,024×768
|
88/88/88/88 (Typ.)
|
435cd/㎡ (Typ.)
|
50,000 (Min.)
|
COF
|
USB/I2C
|
-20～70℃ (-30～75℃)
|
|
12.1 inch
|
BU121-01
|
800×600
|
88/88/88/88 (Typ.)
|
391cd/㎡ (Typ.)
|
50,000 (Min.)
|
COF
|
USB/I2C
|
-20～70℃ (-30～75℃)
|
|
12.1 inch
|
BU121-02
|
1,024×768
|
89/89/89/89 (Typ.)
|
522cd/㎡ (Typ.)
|
50,000 (Min.)
|
COF
|
USB/I2C
|
-20～70℃ (-40～75℃)
|
|
15.0 inch
|
BU150-01
|
1,024×768
|
85/85/85/85 (Typ.)
|
348cd/㎡ (Typ.)
|
50,000 (Min.)
|
Board
|
USB
|
-20～70℃ (-25～70℃)
|
|
15.6 inch
|
BU156-01
|
1,366×768
|
85/85/85/85 (Typ.)
|
348cd/㎡ (Typ.)
|
70,000 (Typ.)
|
Board
|
USB
|
-20～70℃ (-25～70℃)
|
|
17.0 inch
|
BU170-01
|
1,280×1,024
|
89/89/89/89 (Typ.)
|
348cd/㎡ (Typ.)
|
50,000 (Min.)
|
Board
|
USB
|
0～60℃ (-20～60℃)
|
|
19.0 inch
|
BU190-01
|
1,280×1,024
|
89/89/89/89 (Typ.)
|
391cd/㎡ (Typ.)
|
50,000 (Min.)
|
Board
|
USB
|
-20～70℃ (-20～75℃)
|
|
21.5 inch
|
BU215-01
|
1,920×1,080
|
89/89/89/89 (Typ.)
|
348cd/㎡ (Typ.)
|
50,000 (Min.)
|
Board
|
USB
|
0～60℃ (-20～60℃)
|
|
23.8inch
|
BU238-01
|
1,920×1,080
|
89/89/89/89 (Typ.)
|
391cd/㎡ (Typ.)
|
50,000 (Min.)
|
Board
|
USB
|
0～60℃ (-20～60℃)
|
產業應用
工業自動化
Industrial
醫療設備
Medical
車載
Automotive

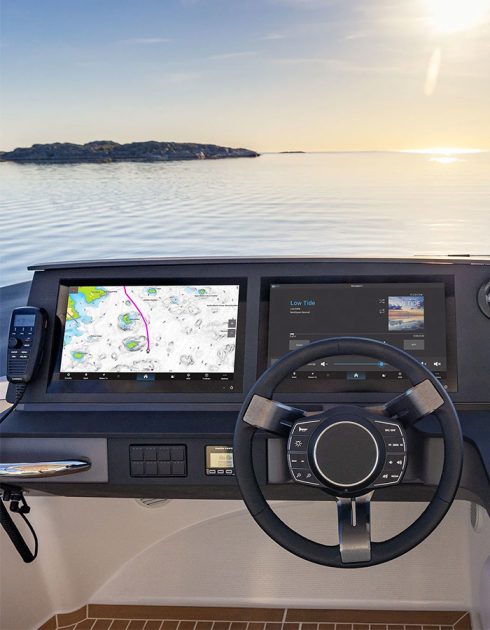

航海
Marine

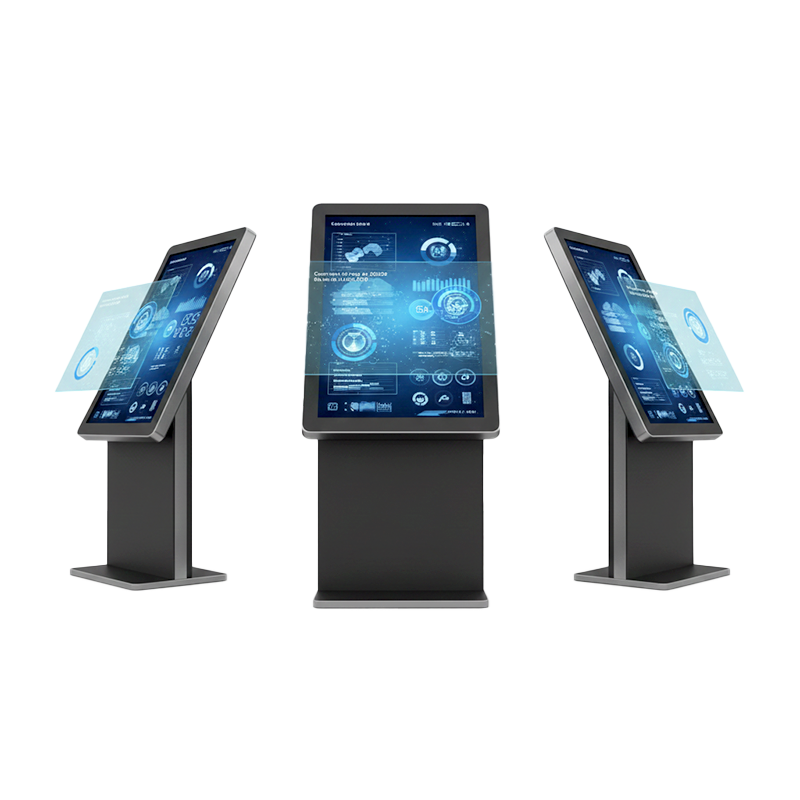

商業與零售系統
Retail & POS
消費電子
Consumer Electronics
常見問題
這個結構適合哪些產品？
大尺寸、需要更高抗干擾能力、或希望維持反應一致性的專案。
可以支援手套、濕手或水膜環境嗎？
可依結構與控制器方案評估延伸至五十五吋等大尺寸應用。
厚玻璃可以做到多少？
主流厚度為0.4、0.7、1.1㎜。若有其他厚度需求，可依專案結構需求評估，建議先提供外觀草圖與機構限制以便回覆可行方案。
是否可搭配全貼合？
可，常用於提升可視性、降低反光與提升結構可靠度；是否採用依場景與維修策略評估。
可以客製哪些項目？
尺寸、外觀印刷、邊框與出線配置、表面防護與整合交付（依專案）。
詢價與可行性評估需要哪些資料？
結構、尺寸、介面需求、使用情境、外觀需求與預估量即可初評；有圖面更佳。
可以提供哪些驗證資料？
可依專案提供驗證規劃與資料輸出，項目與格式依客戶需求對接。
